技术文档｜工业现场连接层选型：信号、电源与通讯如何配套？

工业现场的连接件有一个常见特点：外观看起来相似，但用途可能完全不同。尤其是 M8、M12 这类圆形连接器，很多都采用螺纹锁紧结构，外形接近，现场人员也习惯统称为“接头”。但从系统角度看，它们承担的功能并不相同。

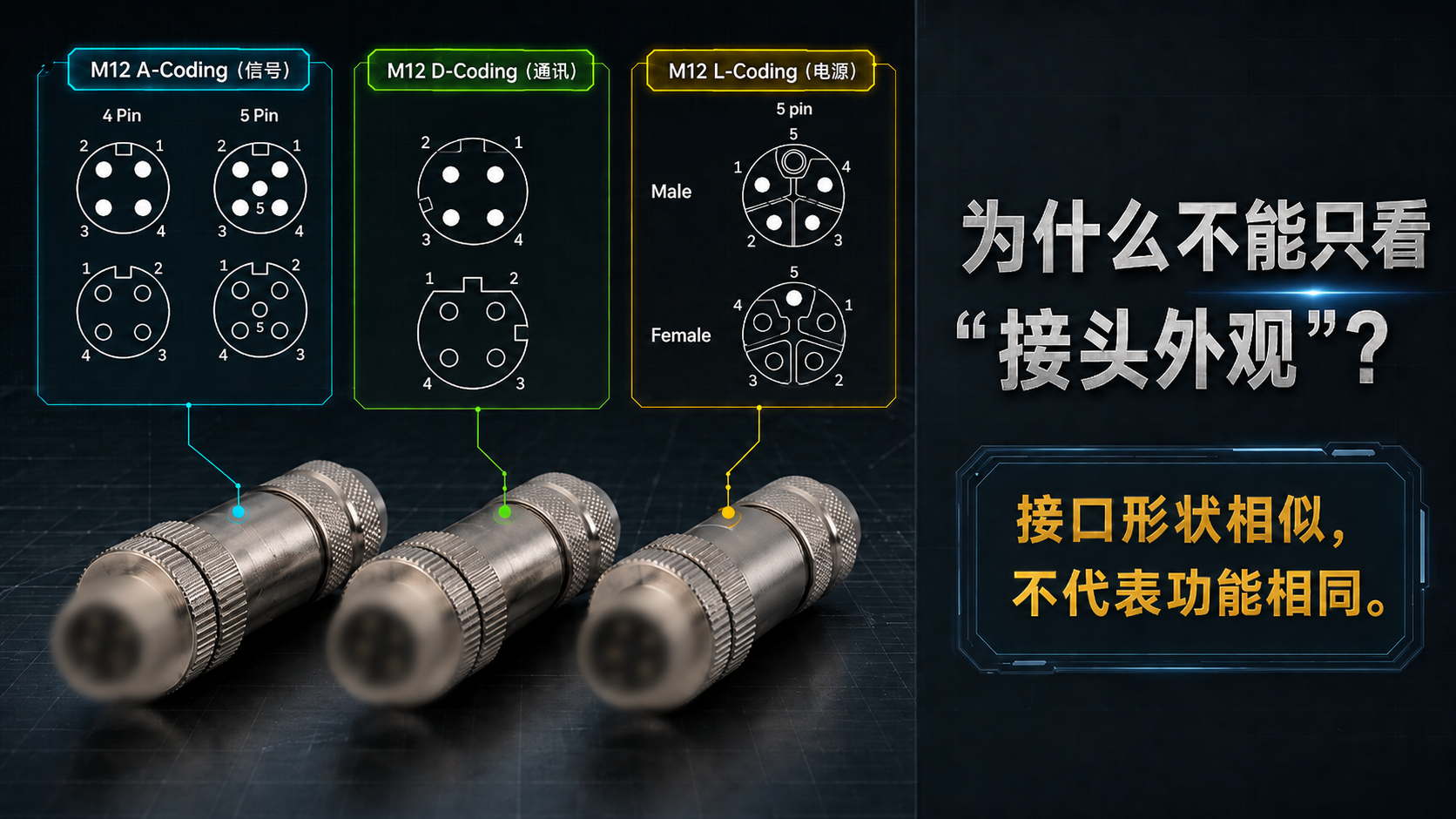

以 M12 接口为例，M12 A 码常用于传感器、执行器以及普通 I/O 信号连接；M12 D 码常用于工业以太网通讯；M12 L 码则更多用于现场设备的电源连接。同样是 M12，如果只看尺寸，不看编码方式和功能，很容易出现“能插上但不能用”或者“接口对不上”的问题。

再比如，RJ45 在控制柜、交换机、PLC 侧较为常见，而 M12 D 码更多出现在现场模块、远程 I/O 和 IO-Link 主站等设备上。7/8″ 接插件则常用于模块电源供电。它们都属于连接系统的一部分，但传输对象、安装位置和使用环境并不一样。

“核心观点

信号连接主要解决现场传感器、执行器与 I/O 模块之间的连接问题。压力传感器、温度传感器、液位传感器、流量传感器接入控制系统，电磁阀、指示灯、继电器等执行器接入输出模块，本质上都属于信号连接场景。

在这类场景中，客户需要关注的不只是“接头大小”，还包括针数、编码方式、输出类型、线缆长度、安装空间和防护要求。比如一个传感器是开关量输出、模拟量输出，还是 IO-Link 通讯，所需的连接方式和模块接口就可能不同。

M8 接插件、M12 A 码接插件、传感器连接线、IO-Link 设备连接线、分线盒、远程 I/O 模块和 IO-Link 主站，通常会共同构成一段完整的信号接入链路。对于设备制造商来说，信号连接的稳定性会直接影响调试效率和后期故障排查效率。

很多现场问题看起来像通讯异常，实际根源可能是供电连接不稳定。远程 I/O 模块、IO-Link 主站、传感器和执行器都需要可靠供电，一旦电源接触不良、电流容量不足或接线不规范，现场就可能出现设备掉线、输出异常、传感器读数不稳定等问题。

电源连接通常涉及 7/8″ 电源接插件、M12 L 码电源线缆、电源输入线和电源输出线。对于多模块级联、现场分布式安装和执行器负载较多的设备，电源连接更不能被当作附属项处理。

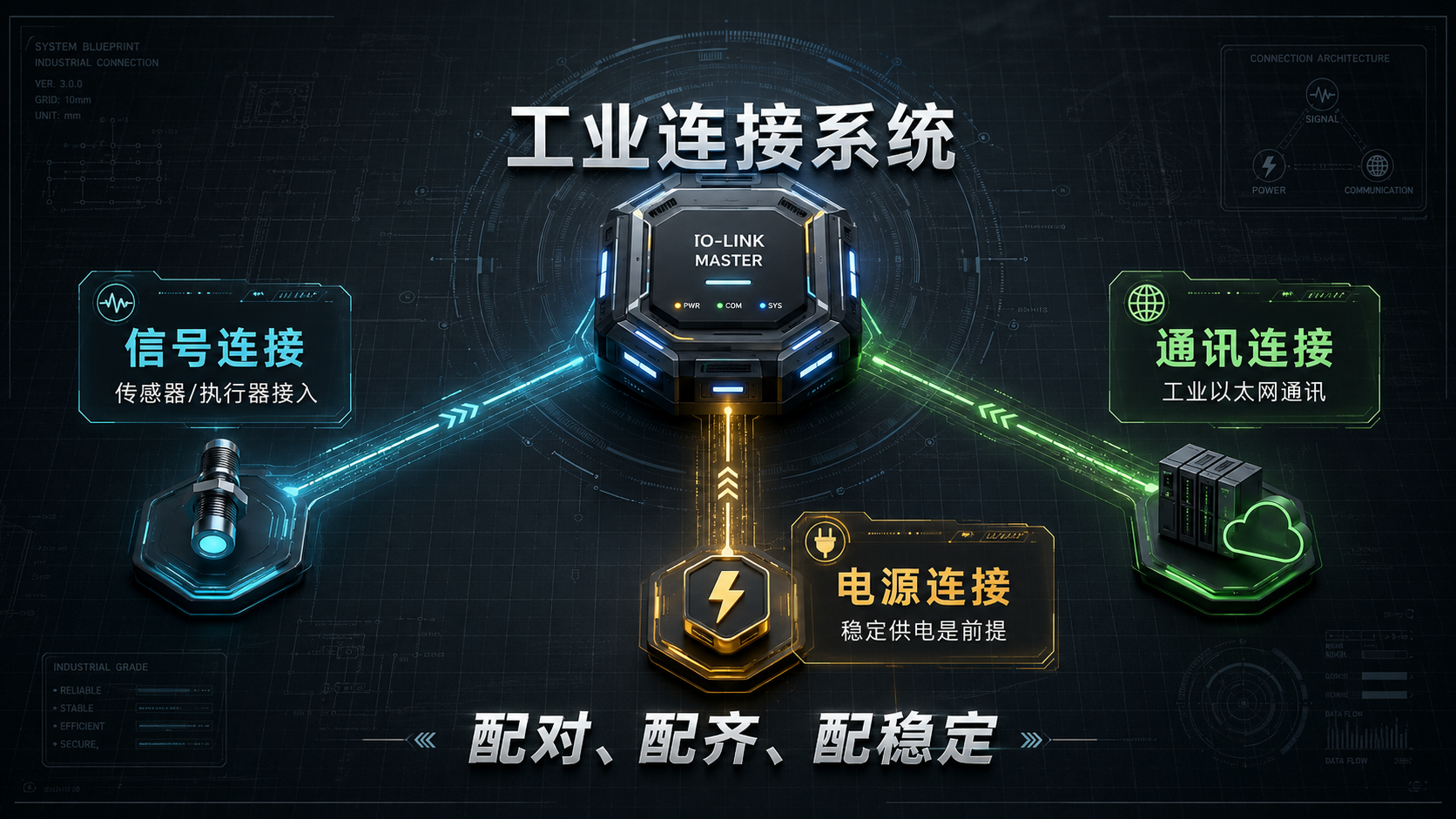

在一个完整连接方案中，电源连接要和通讯连接、信号连接一起考虑。通讯线选得再合适，如果模块供电不稳定，系统运行仍然难以可靠。因此，判断连接方案时，不能只问“通讯怎么接”，也要同步确认“设备怎么供电”。

客户常说“我要一根网线”，但工业现场的以太网通讯连接并不只是接口能对上。PLC 到远程 I/O、PLC 到 IO-Link 主站、交换机到现场模块、控制柜 RJ45 接口转现场 M12 D 码接口，都需要根据现场环境选择合适的通讯线缆。

在 PROFINET、EtherNet/IP、EtherCAT 等工业以太网应用中，通讯连接要考虑线缆等级、屏蔽性能、抗干扰能力、弯折环境、防护要求和接口形式。控制柜内部可以使用 RJ45，但设备外部、现场模块附近，往往更适合采用 M12 D 码等更适合工业环境的连接方式。

RJ45 通讯线缆、M12 D 码通讯线缆、RJ45 转 M12 D 码线缆、双端 M12 D 码线缆和工业以太网通讯接插件，都是通讯链路中的常见组成部分。真正可靠的通讯连接，不只是“插上能亮灯”，更要在长期运行中保持稳定。

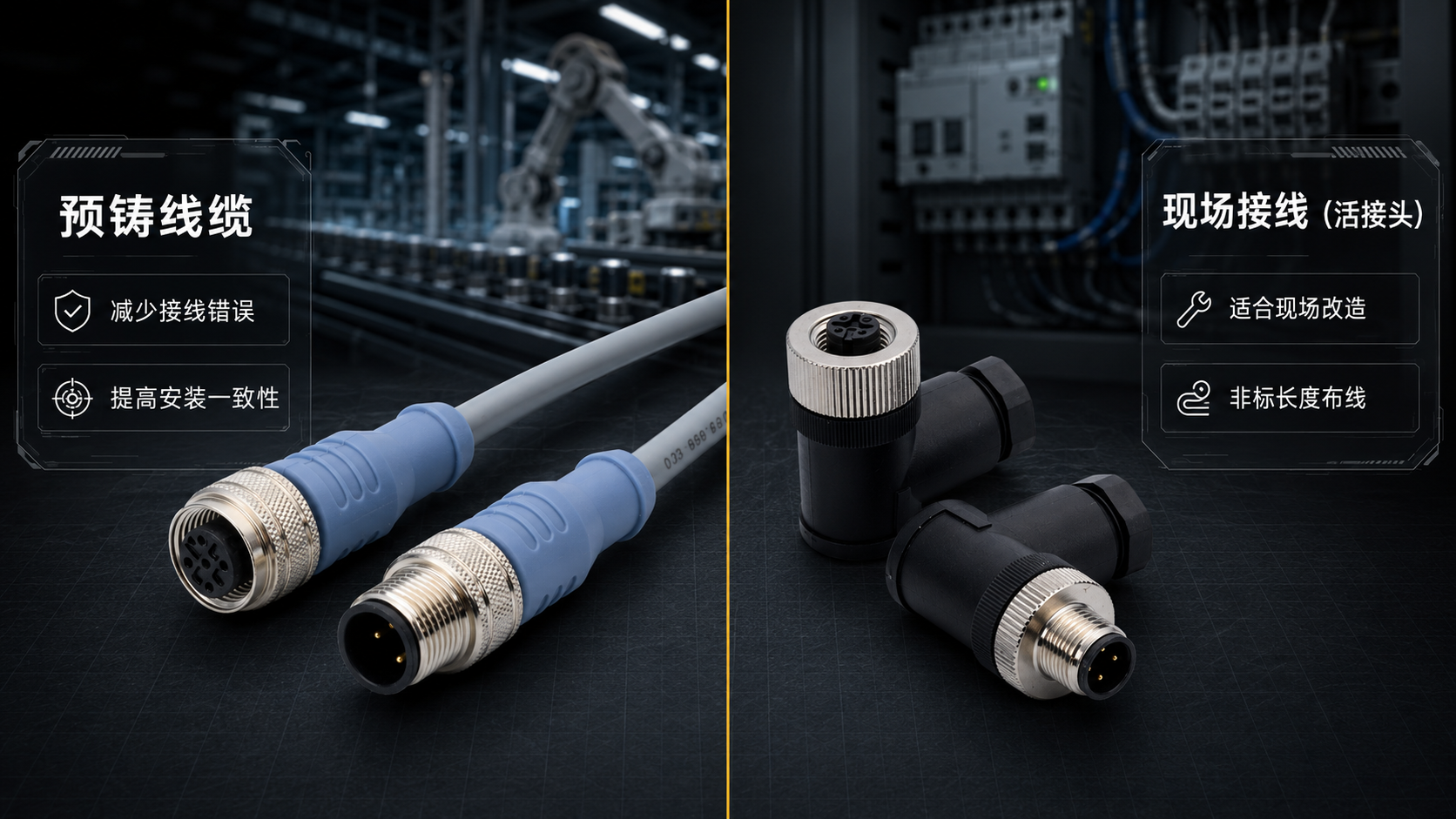

除了按功能区分，连接器还要按安装方式来判断。预铸线缆是已经完成接头和线缆加工的成品连接线，适合设备批量生产、接口位置固定、线缆长度明确、现场不希望二次接线的场景。它的价值在于减少接线错误，提高安装一致性和长期稳定性。

对于设备制造商来说，预铸 M8 线缆、预铸 M12 线缆、预铸 7/8″ 电源线缆、单端线缆、双端线缆和 Y 型分配器，能够让设备装配更标准，也让后期维护更容易。尤其是批量设备，一致性往往比临时灵活性更重要。

客户口中的“活接头”，通常指现场接线型连接器。它更适合现场改造、设备调试、维修更换、非标布线以及线缆长度不确定的场景。活接头的优势是灵活，但它对现场接线质量要求更高，线序、压接、屏蔽、锁紧、密封和抗拉保护都需要处理到位。

因此，活接头不是预铸线缆的简单替代品，而是一种适合现场灵活配线的解决方式。用在哪个位置、由谁来接线、是否具备可靠的施工条件，这些都需要提前判断。

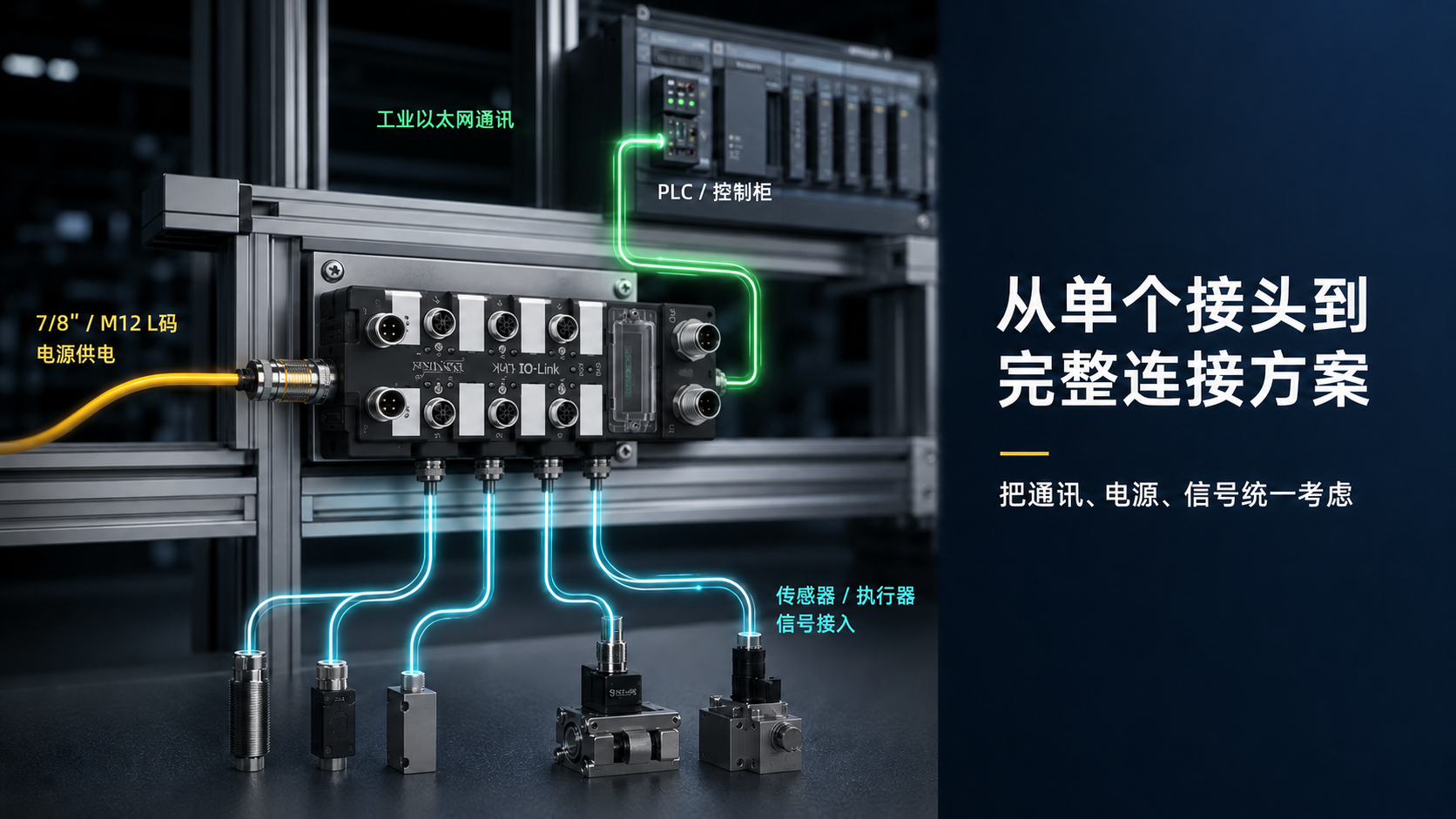

如果一台 IO-Link 主站安装在设备现场，向上需要和 PLC 通讯，向下需要连接多个 IO-Link 子站，同时还需要稳定供电，那么客户真正需要的就不是某一个接头，而是一整套连接方案。

PLC 到 IO-Link 主站，需要工业以太网通讯线缆；控制柜 RJ45 到现场 M12 D 码，需要 RJ45 转 M12 D 码线缆；IO-Link 主站供电，需要 7/8″ 或 M12 L 码电源连接；IO-Link 主站到 IO-Link 子站，需要 M12 A 码线缆；IO-Link 子站到传感器和执行器，则需要结合接口形式选择合适的连接线或分配器。

这时，连接方案不是把几个接头简单组合起来，而是要把通讯、电源、信号、现场安装和后期维护统一考虑。线缆长度是否确定，现场是否需要快速更换，设备是批量生产还是临时改造，都会影响最终选型。

客户把这些概念混在一起，并不是不专业，而是工业现场本来就存在多种叫法。有的客户把 M12 接插件叫接头，把现场接线型连接器叫活接头，把工业以太网线缆叫网线，把转接线、延长线都归到连接件里。

另一方面，很多接口外观看起来确实相似。圆形接口、螺纹锁紧、M8 或 M12 规格，这些共同特征容易让人忽略编码方式和功能差异。项目初期，客户看到的可能只是“缺一个连接件”，但真正落地时，还要面对电源、通讯、信号、防护、线长、干扰和维护等一系列问题。

因此，客户可以用简单说法描述需求，但供应商不能只按字面理解。真正有能力的供应商，要能从“我要一个接头”这句话背后，判断出完整的连接链路。

森特奈的产品体系覆盖现场连接链路中的多个环节。我们有 IO-Link 主站、远程 I/O 模块，理解模块端接口和现场通讯需求；也有压力、温度、液位、流量等传感器，理解现场设备信号接入需求。

同时，森特奈提供 M8/M12 接插件、工业以太网通讯线缆、电源接插件等连接产品，可以围绕现场设备做整体配套。客户不一定要一开始就准确说出所有型号，只要明确设备接口、连接对象、通讯方式、线缆长度和安装环境，就可以进一步判断该用预铸线缆还是活接头，该用 M12 A 码、M12 D 码，还是电源连接件。

真正的连接方案能力，不是把目录里的产品卖给客户，而是帮客户把设备之间的连接关系配对、配齐、配稳定。对于现场层设备来说，这种能力往往决定了系统安装是否顺利，也影响后期维护是否高效。

在选择连接器之前，建议先明确几个关键问题：要连接的是传感器、执行器、远程 I/O、IO-Link 主站，还是 PLC；这根线主要传输的是信号、电源，还是以太网通讯；接口形式是 M8、M12 A 码、M12 D 码、M12 L 码、7/8″，还是 RJ45；现场是在控制柜内使用，还是设备外部 IP67 环境；线缆长度是否已经确定；应用是批量设备标准化使用，还是现场临时改造；现场是否存在油污、水汽、振动、拖链运动或电磁干扰。

这些问题看似基础，却决定了连接方案是否可靠。连接器不是孤立的小配件，而是现场设备稳定运行的一部分。把连接链路梳理清楚，才能减少调试中的反复确认，也能降低后期维护的不确定性。
