开场：知道了方向，怎么做

在上一篇中，我们讲了液冷系统规模交付需要的三种能力：基线固化、现场可视、参数可恢复。这三种能力听起来清晰，但“怎么在项目里把它们落地”是另一个问题。

这篇文章会从实施的角度，告诉你具体应该做哪四件事，才能把这套体系真正用在你的充电桩或储能液冷系统里。

第一步：让调试变成流程，而不是经验

在充电桩与储能场景里，液冷回路的调试不应该只停留在“看温度能不能压住”。更工程化的做法是把调试过程分解成三个明确的阶段，每个阶段都有具体的输出和检查清单。

第一阶段是基线建立。在稳定的负载下运行设备，记录常规工况下的流量、压力、供回水温度、温差。这条曲线不是一个死数值，而是一个动态的参考。它告诉你：在正常使用下，系统应该是什么样的。后续任何偏离，都可以与这个基线对比。建立基线时要注意环境因素——不要在极端温度下调试，也不要在管路还有空气的时候记录。要让系统运行足够久，直到所有参数都稳定下来。一般来说，30 分钟到 1 小时的稳定运行就足够了。

第二阶段是趋势获取。在两三个典型工况点下各运行 30 分钟，记录压力与温度的变化斜率。比如轻载、中载、满载，或者按你们实际的使用场景来划分。这些斜率非常重要，因为它们让你能够区分“正常的缓慢变化”和“异常的快速恶化”。如果压力的上升斜率突然加快，说明管路可能开始堵塞；如果温差的上升速度异常，说明冷却效率可能在衰减。有了这些参考斜率，维护人员就不只能看瞬时值，还能看趋势。这是判断故障的重要依据。

第三阶段是告警与联锁配置。根据基线和趋势数据，设置分层阈值。断流联锁是紧急保护，应该在流量开关失去信号时立刻触发；压力和温度预警是维护提醒，应该给工作人员足够的反应时间；温差监控是性能边界，应该记录而不一定立刻告警。这个过程中很重要的一点是：不要把阈值设得太紧。一个频繁误触发的告警，比没有告警还要糟糕，因为它会让人产生“狼来了”的心理，长期下去就会被忽视。

这个过程看起来规范和繁琐，但一旦建立，它就变成了可重复的标准。新的一批设备进来，按照同样的流程调试，出厂的系统就具备同样的可靠性基础。调试从经验变成了流程，这才是规模化的基础。

第二步：让现场排查更快，三步判断法

户外无人值守设备的售后成本，往往被“排查路径”放大。很多问题不是修不好，而是判断慢。可视化真正要解决的，是把排查路径缩短到可控的范围内。

在液冷系统里，现场最常见的三类疑问是：到底有没有流，回路阻力是不是变大了，换热能力是不是下降了。如果测点设计得当，维护人员可以通过三个指标在三步之内把问题方向确定下来。

第一步看流量状态。流量传感器或开关有信号吗？液体在循环吗？如果没有流，那就是断流或泵的问题。可能是泵启动失败，可能是进口滤网堵了，也可能是管路有气栓。但无论是什么原因，维护的第一步就很清楚了：检查泵，检查进口。如果有流，说明至少液体是在循环的，我们可以进行下一步判断。

第二步看压力。现在的压力是多少？与基线相比高不高？如果明显偏高，比如从之前的 2 bar 升到了 3.5 bar，说明管路或过滤器的阻力在增加。这时维护的方向就很清楚了：检查过滤器是不是该换了，检查管路是否有积气或结垢。如果压力正常，就排除了阻塞这一类问题。

第三步看温差。进出口温度差是多少？与基线或典型工况对比，是否偏大？比如之前在满载下温差是 8℃，现在变成了 12℃，说明冷却液在循环但换热能力下降了。可能是冷却液变质、冷却器结垢，或者风冷段出现了堵塞。这样，维护就又缩小了一个范围。

只要这三个数据清晰可见，售后团队就能在第一次上门带对备件、走对步骤，而不是现场摸索。一个设备如果能在控制柜门口就让维护人员看到流量状态、压力数值和温度显示，那么排查效率会有质的提升。现场可视做得好，用户体验会非常直接：报修更少，恢复更快，可靠性评价更稳定。

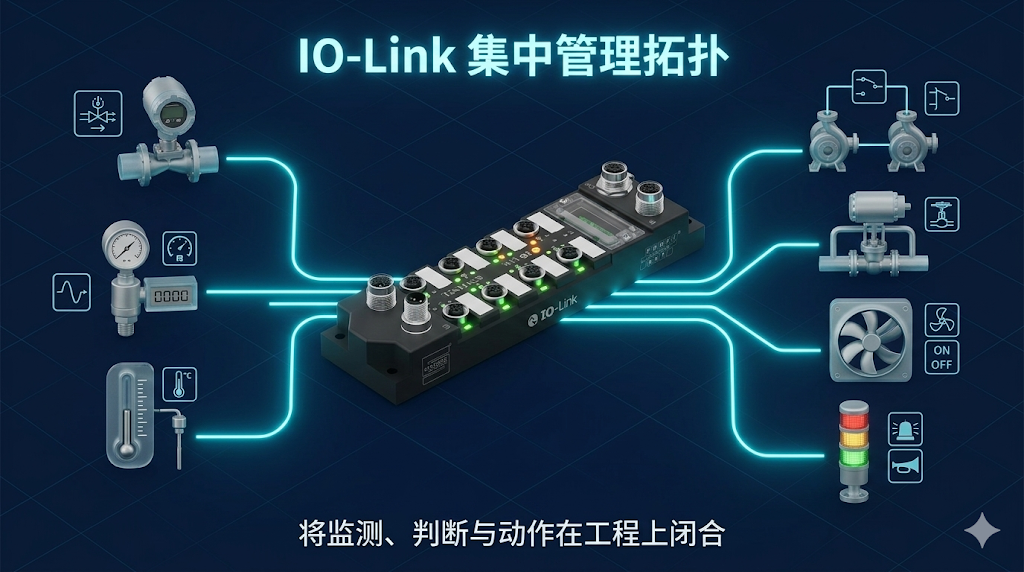

第三步：让维护成为体系，从传感器到执行器

液冷的可恢复，不只发生在传感器上。很多时候真正需要恢复的是“动作逻辑”——泵冗余切换、旁通阀开度、风机启停、声光告警输出。若这些控制点分散在传统硬接线里，现场改动与维护会越来越难，也很难做到批量一致。

在这种场景下，采用 IO-Link 的远程 I/O 或继电器扩展模块来集中管理动作点，会更符合“规模交付”的思路。一个具备 IO-Link V1.1 通讯的多通道继电器模块，可以将多路输出集中在标准导轨结构内，提供明确的通道状态指示与触点能力。这样，液冷系统的“监测—判断—动作”链路能够在工程上闭合，并且具备标准化复制的基础。

更关键的是，这套体系一旦建立，售后就不再需要“猜”。系统告诉你当前处于哪一层告警，告诉你哪一路动作被触发，告诉你趋势是否越过预警窗口。维护从经验走向流程，交付从一次性走向可复制。一旦参数需要更新或部件需要更换，通过 IO-Link 协议就能快速同步，不会出现“同型号不同脾气”的情况。

第四步：用数据驱动持续优化

当设备进入批量部署后，最有价值的不是某一个站点的“瞬时读数”，而是同一型号在不同站点的基线对比。只要参数可恢复、数据可追溯，你就能从售后数据中反推设计改进。

比如，你收集了 100 个充电桩在不同城市、不同季节的运行数据。你发现在北方冬季，过滤器的堵塞速度比南方快 40%。这告诉你什么？可能是北方的液体杂质更多，也可能是低温下冷却液的粘度变化导致流速不稳定。无论哪种情况，这都是下一代产品改进的方向。或者你发现某些站点的温差趋势持续上升，但压力保持正常，这说明可能不是堵塞问题，而是冷却液本身的效率在衰减。这也是很有价值的信息。

这样，液冷系统就从“被动救火”变成了“持续优化”。每一个现场故障，每一条趋势数据，都在帮助你改进产品。这才是设备制造商真正想要的可靠性闭环。

典型落地案例：超充液冷单元

以超充液冷单元为例，看这四个步骤怎么组合起来。

超充最怕的是断流导致的功率降额或保护停机。传统做法往往是装一个流量开关，触发就停机；或者不装，靠温度告警后反应。但都不够优雅。

工程化的做法是这样的：在调试阶段，你在轻载、中载、满载下各运行 30 分钟，建立流量、压力、温度的基线和趋势。发现在满载下，压力会稳定在 2.5 bar，温差会稳定在 10℃。再通过两个月的现场运行数据，发现压力上升的正常速率是每月 0.1 bar（这是过滤器逐渐堵塞的自然过程），温差的正常速率基本持平。

那么告警就这样分层：流量开关在完全断流时立刻联锁停机（保护级）；压力如果一周内上升超过 0.3 bar，触发“检查过滤器”的预警（维护级）；温差如果开始明显上升，记录趋势数据但不告警（性能级）。

现场维护人员走到设备前，一眼就能看到流量指示、压力数值（2.8 bar）、温度显示（进水 25℃，出水 33℃，温差 8℃）。与基线一对比，他知道：流是有的，压力比出厂时高了一点点但还能接受，温差反而变低了（可能是因为环境温度比测试条件低），整体很健康。或者他看到压力已经升到 3.2 bar，他就知道这周末要安排过滤器维护。或者他看到温差突然升到 15℃，虽然系统没告警，但他知道冷却效率在衰减，需要清理冷却器。

当你布了 100 个这样的充电桩以后，后台系统汇聚了所有站点的数据。你发现北方的某个充电站点，压力上升的速率比其他地方快得多。这触发了设计审视：是不是那个站点的安装有问题？是不是液体质量有差异？是不是冷却液的更换周期需要调整？这些都变成了可以数据化回答的问题。

实施这套体系的企业通常能看到的改进：现场首次定位成功率从 40% 提升到 85%，平均工单耗时从 4 小时降到 1.5 小时，重复上门率从 30% 降到 5%，设备故障前的发现率从 20% 提升到 70%。

结语

充电桩与储能的液冷系统，拼到最后拼的不是一两次测试成绩，而是交付一致性与维护效率。把基线固化、把现场可视做对、把参数可恢复做成体系，再把这些落地到具体的调试流程、排查方法和维护链路里，你就能把分散部署的不确定性，转化为可管理、可预测、可迭代的工程能力。

液冷系统因此不再仅仅是“降温利器”，而是一个有生命周期管理、有规范化流程、有持续优化机制的工程资产。这才是真正的规模化能力。
