解决方案｜一台机床的信号散在冷却、液压、气动和夹具上，怎么统一接入 PLC？

导语

一台机床真正需要送进 PLC 的信号，远不止几个限位开关。冷却液有没有正常流动，液压压力是否稳定，气缸有没有到位，夹具有没有夹紧，防护门是否关闭……这些信号分散在机床的不同位置，却共同决定着设备能否稳定运行。

当现场点位越来越多，如果所有传感器和执行器都单独拉线回控制柜，布线、安装和后期维护都会变得越来越复杂。那么，一台机床上的这些现场信号，到底应该怎么接，才能更清晰、更合理地统一接入 PLC？

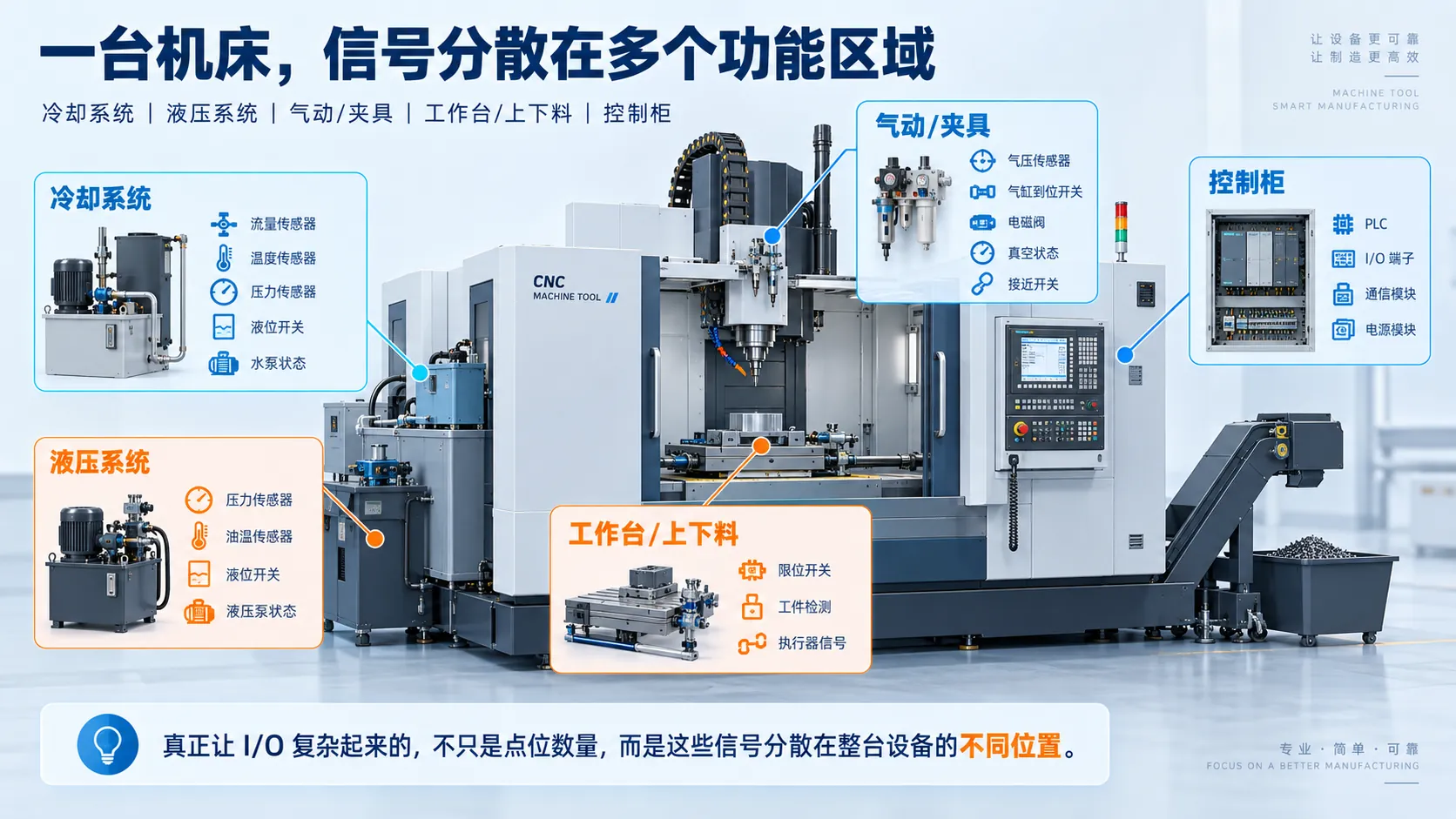

01｜先把一台机床展开，现场到底有哪些信号？

如果把一台机床按照功能区域展开来看，会发现现场 I/O 的类型其实非常多，而且不同区域对信号采集的要求并不一样。

首先是冷却系统。主轴、刀具或者设备内部的冷却回路，可能需要监测冷却液的流量、温度、压力和液位，同时还要采集冷却泵运行状态等开关量信号。这些数据直接关系到冷却回路是否正常，也可能参与设备报警和联锁控制。

其次是液压系统。液压压力是否达到要求、油温是否正常、液位是否过低、液压泵是否运行，都可能需要送入 PLC。对于部分应用来说，PLC 不只是需要知道“有没有压力”，还需要获得具体的压力数值，用于状态监控、报警阈值判断或者工艺控制。

再来看气动系统和夹具区域。气源压力、气缸到位、电磁阀动作、真空状态，以及夹具上的接近开关、限位开关、气缸磁性开关和工件检测信号，大多属于典型的数字量输入和输出。此外，防护门、润滑系统、排屑机、冷却泵等辅助单元也会产生大量状态信号。

因此，一台机床现场往往会同时存在 DI、DO、模拟量以及 IO-Link 智能设备数据。真正让 I/O 系统复杂起来的，并不只是点位数量，而是这些信号分散在整台设备的不同位置。

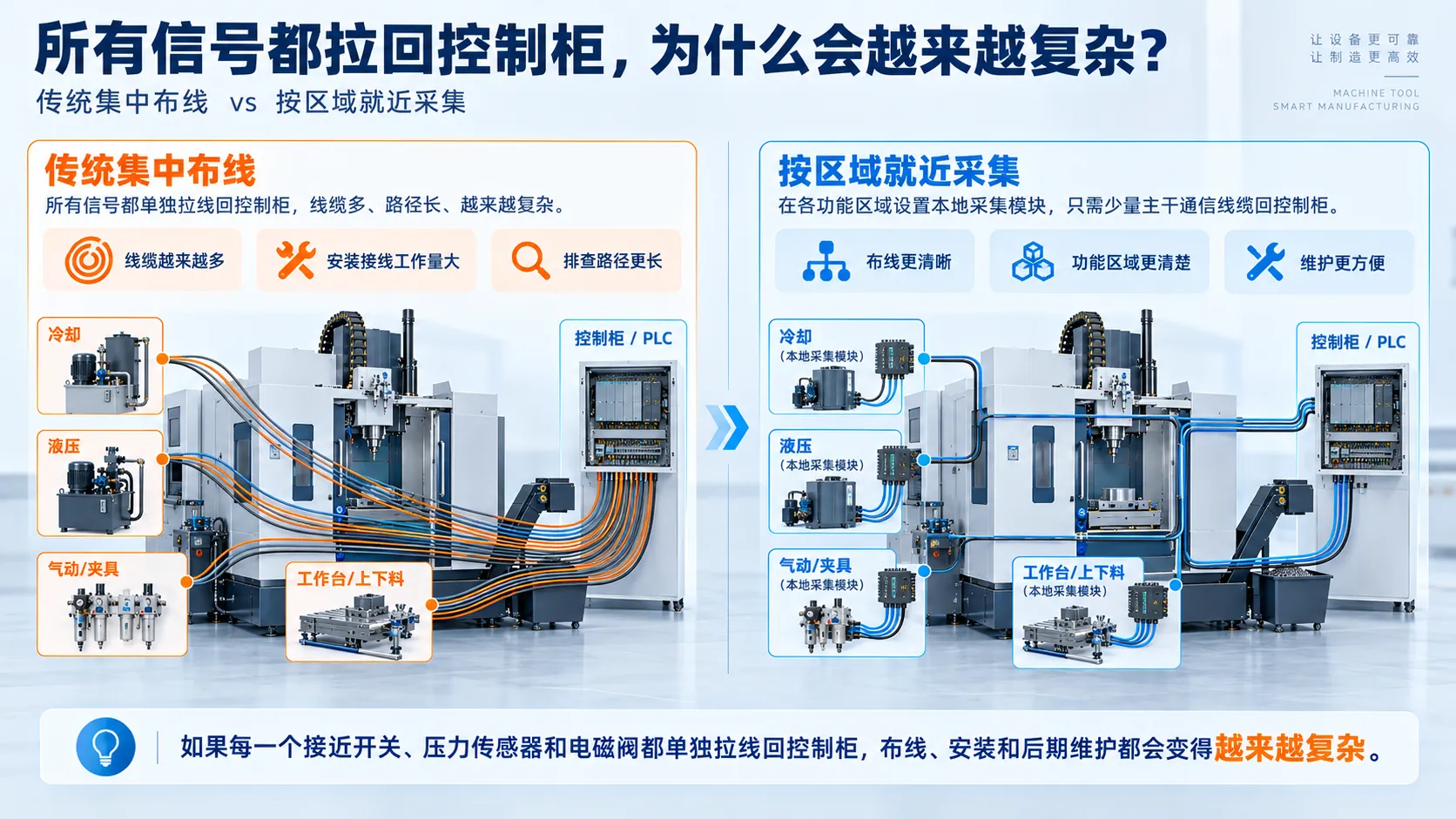

02｜所有信号都拉回控制柜，为什么会越来越复杂？

在设备较小、点位不多的情况下，把现场信号全部直接接回控制柜并没有问题。但随着机床功能增加、尺寸变大，这种传统集中布线方式的局限也会逐渐显现。

最直观的问题就是线缆越来越多。如果每一个接近开关、压力传感器和电磁阀都单独拉线回控制柜，那么从夹具、液压站、冷却单元到主控制柜之间，就会出现大量长距离线缆。点位越多，需要的线缆、端子、线号以及接线工作也越多。

设备安装时，需要逐根布线、接线、核对和调试；到了后期维护阶段，如果某个信号出现异常，还需要沿着传感器、线缆、接线端子一直排查到控制柜。究竟是传感器故障、线缆异常、端子松动，还是 I/O 模块本身的问题，线路越复杂，排查路径通常也越长。

另一个容易被忽略的问题是后续扩展。例如一套夹具最开始只有几个输入和输出点，后续又增加工件检测、电磁阀或者新的传感器。如果原有架构没有预留足够的 I/O 和线缆空间，就可能需要重新增加模块、穿线，甚至调整控制柜设计。

因此，在规划机床现场 I/O 时，真正应该先考虑的，不是“应该选哪一款模块”，而是一个更基础的问题：这些信号应该在哪里被采集？

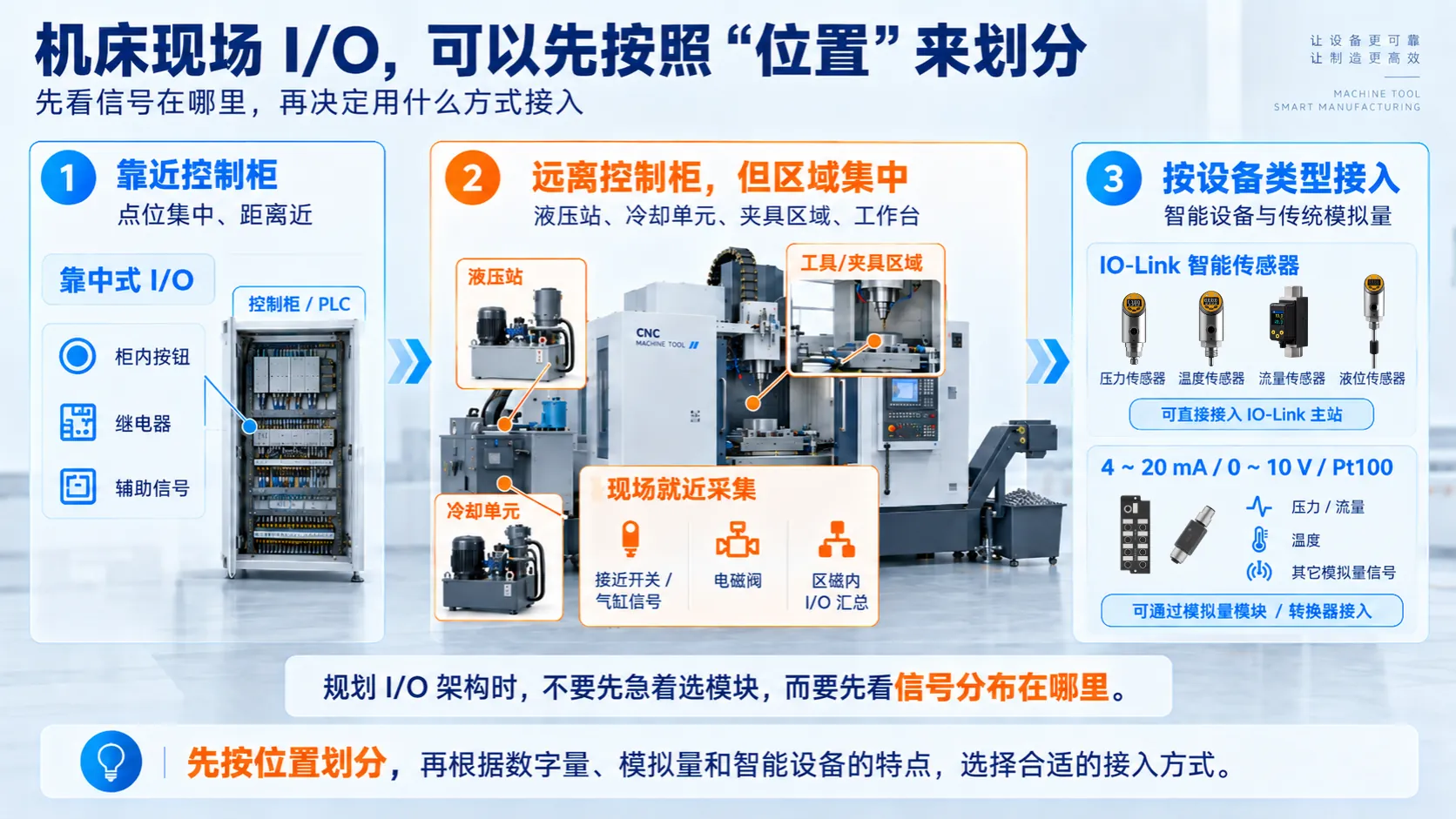

03｜机床现场 I/O，可以先按照“位置”来划分

实际规划 I/O 架构时，可以暂时不考虑具体品牌和型号，而是先根据现场信号的分布位置进行划分。

对于靠近控制柜、点位比较集中的信号，继续采用集中式 I/O 往往最简单。比如柜内按钮、继电器以及部分辅助信号，本身距离 PLC 很近，没有必要为了使用分布式架构而刻意改变原来的接线方式。

如果信号距离控制柜较远，但集中在同一个功能区域，情况就不一样了。液压站、冷却单元、夹具区域、工作台和上下料机构内部，通常都会集中多个输入和输出点。这时可以考虑在现场进行就近采集，把周围的接近开关、气缸磁性开关、电磁阀等信号先汇总，再通过工业以太网或 IO-Link 与上层控制系统连接。

还有一类是本身支持 IO-Link 的智能传感器。例如部分压力、温度、流量和液位传感器，可以直接连接 IO-Link 主站。这样不仅可以传输测量值，还可以根据具体设备能力传输参数和状态信息。

对于现场已经存在的 4～20 mA、0～10 V、Pt100 等传统信号，也没有必要为了统一通讯方式而全部更换传感器。可以根据安装位置和点位数量，使用模拟量远程 I/O、模拟量采集模块或者 IO-Link 转换器，把原有信号继续接入新的控制架构。

核心观点

机床现场 I/O 规划的重点，并不是把所有设备都改成 IO-Link，而是让采集点尽量靠近信号源，再根据数字量、模拟量和智能设备的不同特点，选择合适的接入方式。

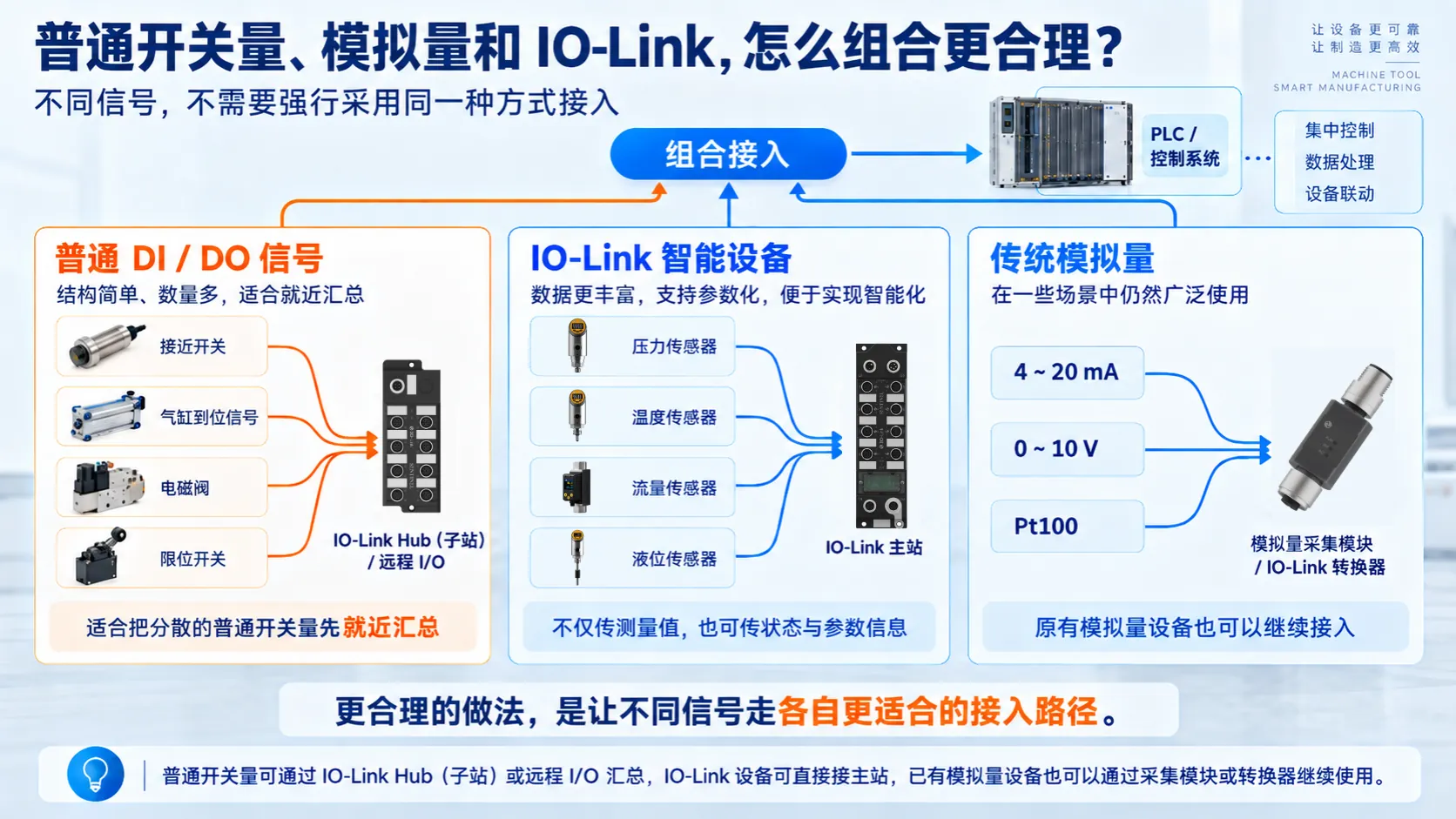

04｜普通开关量、模拟量和 IO-Link，怎么组合更合理？

真正的机床现场，很少只存在一种信号。更多时候，是普通 DI / DO、传统模拟量和 IO-Link 设备同时存在，因此现场 I/O 架构通常也需要组合使用。

例如一套夹具附近可能分布多个接近开关、气缸到位信号以及电磁阀。这些设备本身都是普通数字量，如果全部单独拉回控制柜，长距离线缆数量会明显增加。此时可以通过 IO-Link Hub（子站） 或远程 I/O，把周围的普通开关量集中起来，再向上连接控制系统。

这里需要特别说明，IO-Link Hub 并不会把普通接近开关或电磁阀“变成 IO-Link 设备”。它的作用，是把多个普通 DI / DO 信号就近汇总，再通过 IO-Link 通道传输到主站。原有的普通传感器和执行器仍然可以继续使用。

而在液压和冷却区域，压力、温度、流量等属于典型的过程量。如果采用支持 IO-Link 的传感器，可以直接连接主站，PLC 获得的不再只是一个简单的“正常/异常”状态，还可以获取具体测量值，用于设备状态监控、报警和联锁判断。

如果设备上原本已经安装了运行稳定的 4～20 mA 压力变送器或其他模拟量传感器，也没有必要为了改造系统而全部更换。通过模拟量采集模块或者 IO-Link 转换器，同样可以把这些传统设备纳入新的现场 I/O 架构，实现新旧设备的兼容。

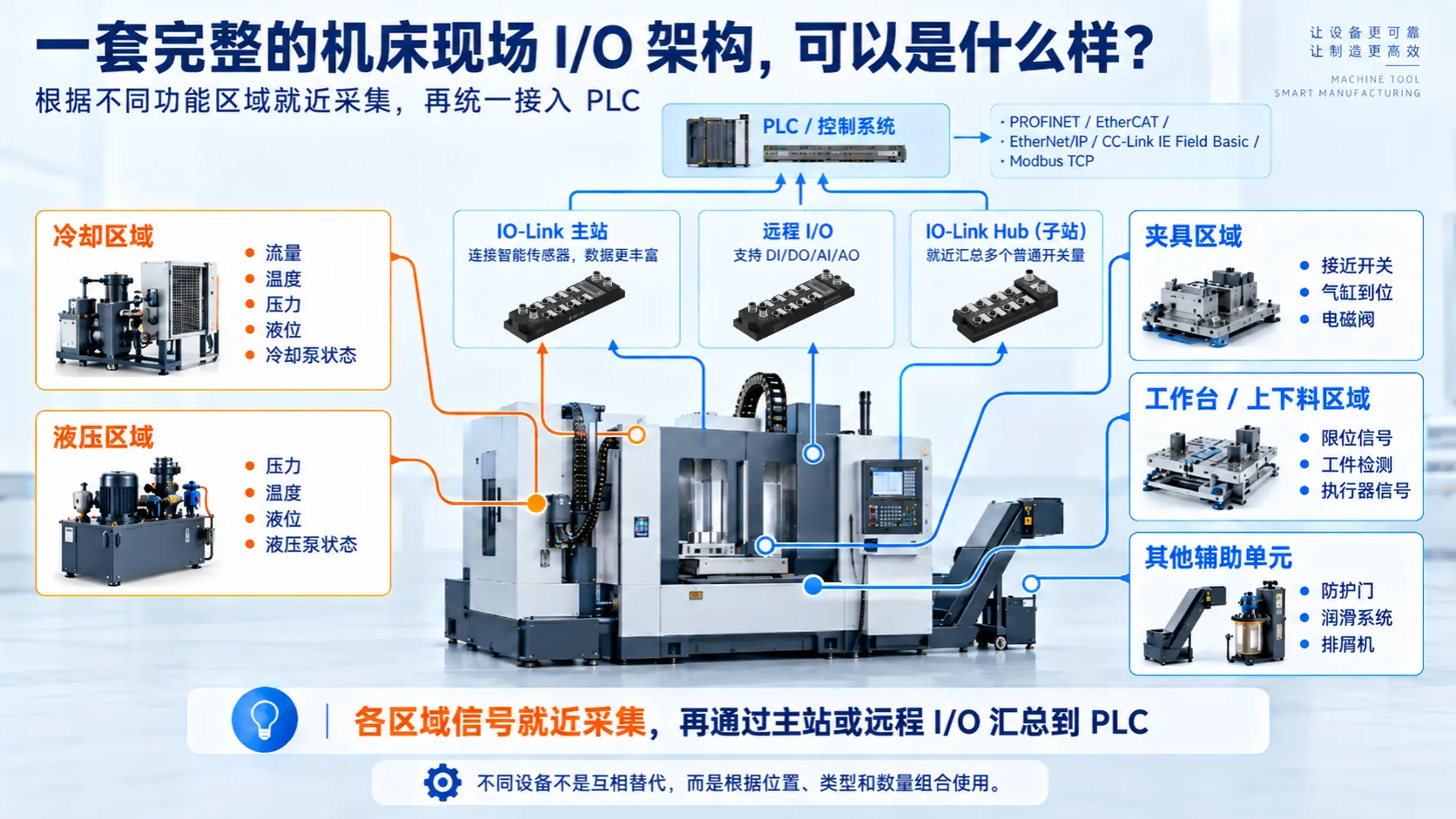

05｜一套完整的机床现场 I/O 架构，可以是什么样？

如果把这些不同类型的信号放到同一台机床上，一套比较清晰的架构可以从 PLC 向现场逐层展开。

PLC 负责整机控制，并通过 PROFINET、EtherCAT、EtherNet/IP、CC-Link IE Field Basic 或 Modbus TCP 等工业以太网，与现场的 IO-Link 主站或远程 I/O 通讯。到了设备现场，再按照不同功能区域分别进行信号采集。

在冷却区域，流量、温度、压力、液位以及冷却泵状态可以就近接入；在液压区域，压力、温度、液位以及液压泵运行状态可以形成相对独立的采集单元；到了夹具区域，大量接近开关、气缸磁性开关、工件到位信号和电磁阀，则可以通过 IO-Link Hub 或远程 I/O 进行集中。

工作台和上下料区域同样可以按照信号分布，就近接入限位、到位检测、工件检测以及执行器信号。最终，各区域的数据再通过主站或远程 I/O 汇总到 PLC。

在这样的架构中，IO-Link 主站、Hub、远程 I/O、智能传感器和传统模拟量设备并不是互相替代的关系。更合理的方式，是根据不同信号的类型、数量以及安装位置，把它们组合到合适的层级。

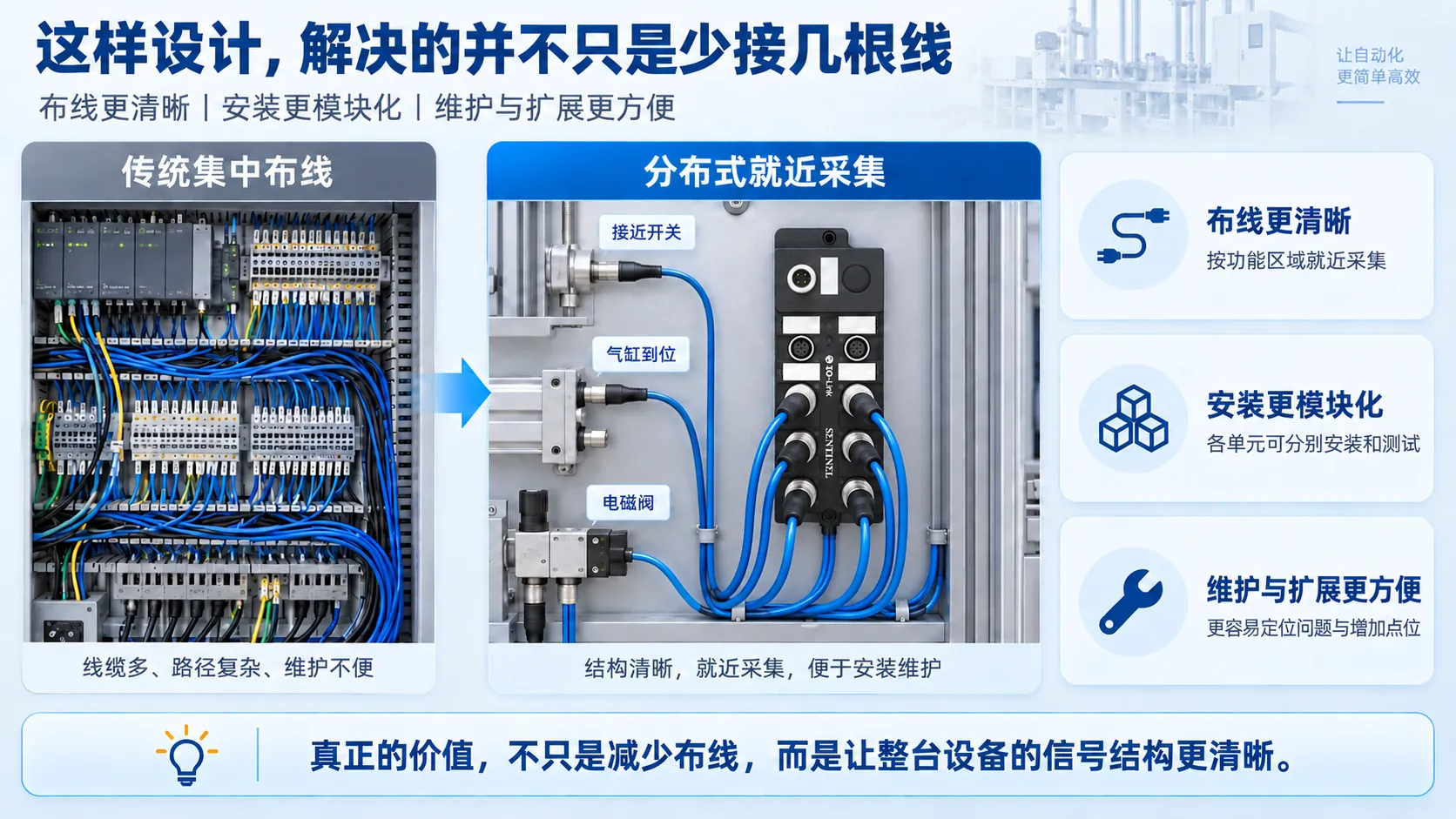

06｜这样设计，解决的并不只是“少接几根线”

很多人第一次接触分布式 I/O 或 IO-Link 时，最直观的理解是减少布线。但对于机床设备来说，真正的价值其实更接近于重新整理整台设备的信号结构。

首先，现场布线会更加清晰。液压系统的信号在液压区域汇总，夹具信号在夹具附近汇总，冷却系统的传感器也尽量在对应功能区域接入。这样一来，I/O 不再只是控制柜里的一排端子，而是能够与设备功能区域对应起来。

其次，设备安装更容易实现模块化。冷却单元、液压单元、夹具单元可以分别完成安装和测试，设备总装时再通过标准化接口与主控制系统连接。对于标准机型和批量设备来说，这种设计更有利于复制。

维护时，同样可以先从功能区域判断问题。例如夹具动作异常，可以优先检查夹具区域的 I/O 和连接；冷却报警，则从冷却单元的传感器和模块开始排查。相比在整台设备中逐根追线，故障定位范围会更加明确。

如果后续需要扩展新的检测点、传感器或执行器，只要在原有区域架构中预留合适的接口和容量，也能减少对整套控制系统的改动。

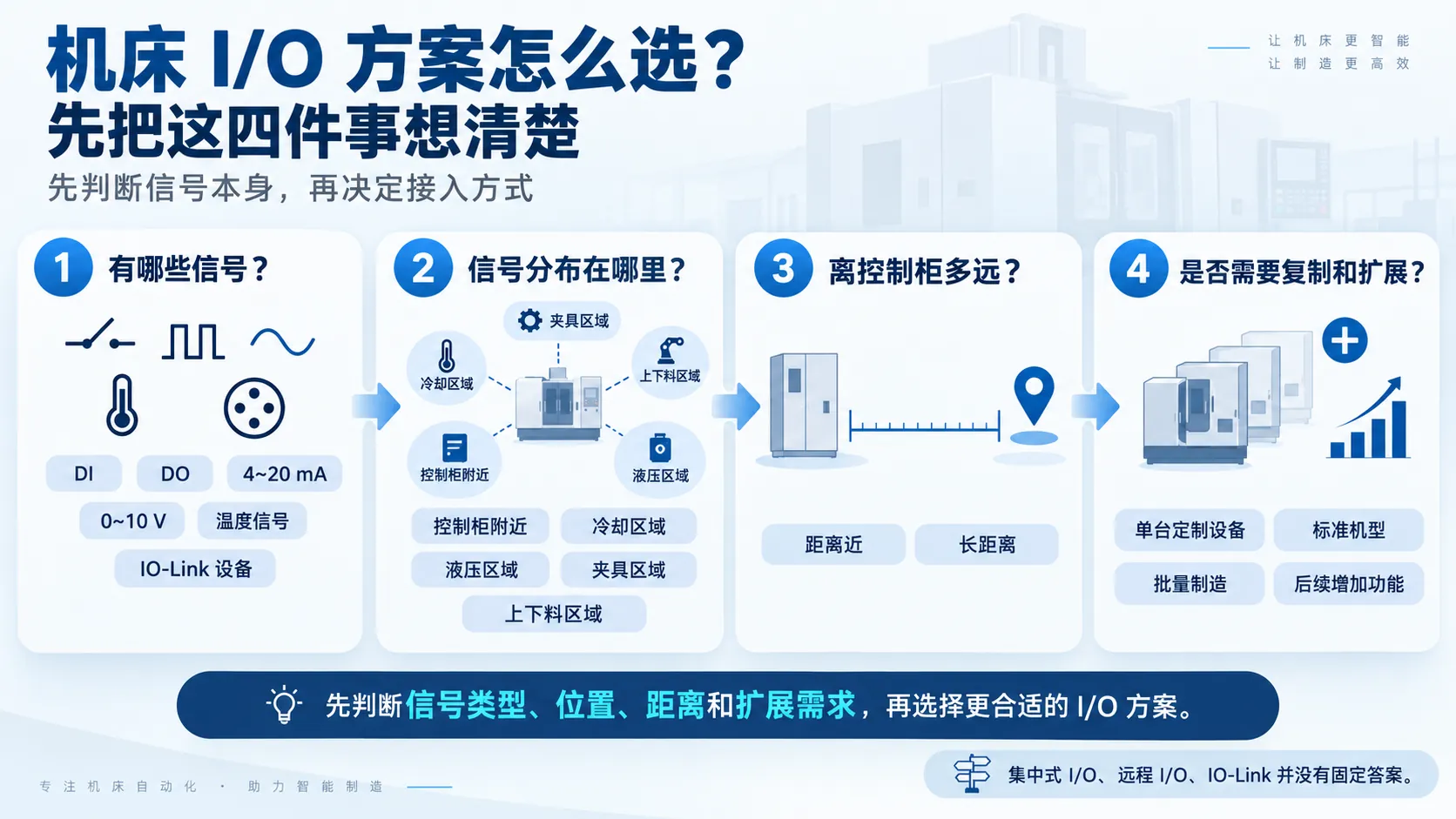

07｜机床 I/O 方案怎么选？先把这四件事想清楚

一台机床到底适合集中式 I/O、远程 I/O，还是 IO-Link，并没有固定答案。实际设计时，更重要的是先了解现场信号本身。

首先要明确有哪些信号。DI、DO、4～20 mA、0～10 V、温度信号以及 IO-Link 设备应该分别统计，而不能只看一个总点数。因为同样是 50 个点，不同信号类型对应的接入方式可能完全不同。

接下来要看信号分布在哪里。如果绝大多数点都集中在控制柜附近，集中式 I/O 依然简单有效；如果信号分散在冷却、液压、夹具和上下料等多个区域，就更值得考虑现场就近采集。

同时还要考虑现场到控制柜的距离。距离越远，每个点单独拉线回柜所带来的线缆成本、安装工作量和维护复杂度通常越明显，此时分布式架构的优势也更容易体现出来。

最后，则要看设备是否需要长期复制和扩展。对于单台定制设备，方案可以更加灵活；如果是标准机型、批量制造或者后续需要持续增加功能，从一开始就按照模块化思路规划 I/O，通常更有利于后续设计和维护。

文章总结

一台机床上的现场信号，看起来只是一个个传感器、开关和电磁阀，但当设备功能越来越多以后，真正需要解决的问题已经不再只是“这些线怎么接进 PLC”，而是怎样根据不同信号的位置和类型，建立一套更清晰、更容易维护和扩展的现场 I/O 架构。

有些信号适合集中采集，有些适合通过远程 I/O 就近接入；普通开关量可以通过 IO-Link Hub（子站）集中，支持 IO-Link 的压力、温度、流量传感器可以直接连接主站，已有模拟量设备也可以通过采集模块或转换器继续使用。真正合理的方案，不是让所有设备采用同一种接入方式，而是让每一种信号都在更合适的位置被采集和传输。

如果您的机床现场也存在点位分散、布线复杂、后期扩展困难等问题，可以结合 PLC 通讯协议、现场 I/O 点数以及设备大致布局进行整体判断，再选择更适合的主站、远程 I/O、IO-Link 子站和传感器组合方案。

FAQ

1. 机床现场是不是所有信号都适合改成 IO-Link？

不是。IO-Link 更适合支持该协议的智能传感器，或者通过 Hub、转换器等方式整合传统信号。对于控制柜附近的集中信号，传统集中式 I/O 仍然简单有效。方案设计的重点不是“全部 IO-Link 化”，而是根据现场位置和信号类型选择合适的接入方式。

2. IO-Link Hub / 子站的主要作用是什么？

它主要用于把现场多个普通 DI / DO 信号进行就近集中，再通过 IO-Link 接入主站。原来的接近开关、气缸磁性开关、电磁阀等设备仍然是普通数字量设备，并不会因为连接 Hub 就变成 IO-Link 传感器。

3. 已有 4～20 mA 或 0～10 V 传感器，升级 I/O 架构时必须更换吗？

通常不需要。对于仍然能够正常工作的传统模拟量设备，可以根据现场情况通过模拟量远程 I/O、采集模块或者 IO-Link 转换器继续接入控制系统，在保留原有设备的同时逐步优化现场 I/O 架构。
