功能特点
M30X1.5圆柱螺纹
镀铬铜外壳材质
2米PVC自由出线
防护等级IP67
技术参数
电气参数
- 额定感应距离Sn
- 10mm
- 实际感应距离Sr
- ≤ (0.81 x Sn) mm
- 安装方式
- 齐平
- 额定工作电压
- 10...30VDC
- 允许脉动电压
- ≤ 20%
- 额定工作电流
- ≤ 100mA
- 空载电流
- ≤ 10mA
- 导通压降
- ≤ 2V
- 重复精度
- ≤5% Sr
- 回滞
- 3...15% Sr
- 温漂
- ≤ ±10%
- 开关频率
- 300Hz
- 输出形式
- 三线 PNP，常闭
- 短路保护
- 内置
- 反极性保护
- 内置
- 状态指示
- 内置LED，黄色
- 抗振动
- 55Hz(1mm)
- 抗冲击
- 30g(11ms)
- 防护等级
- IP67
- 相关认证
- CE
机械参数

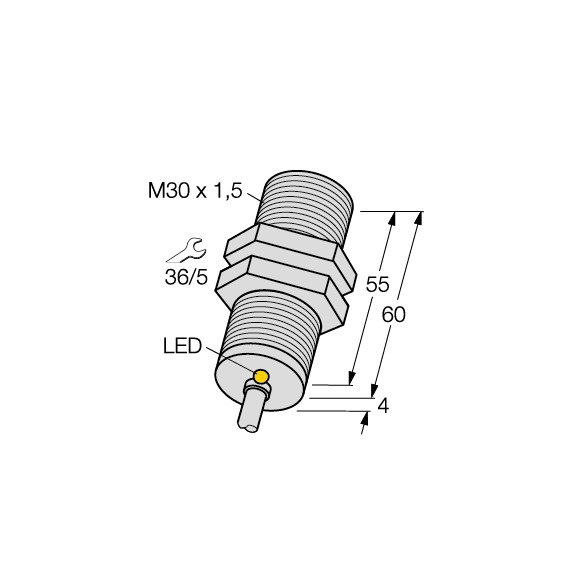

- 外形结构
- M30x1.5，外螺纹
- 外壳材质
- 铜镀铬
- 感应面材料
- PBT
- 线塞
- 尼龙PA
- 最大螺纹扭矩
- 25Nm
- 接线方式
- 电缆出线
- 电缆参数
- PVC材质，2m
- 导体结构
- 3 x 0.34 mm²
- 环境温度
- -25...70℃
