功能特点

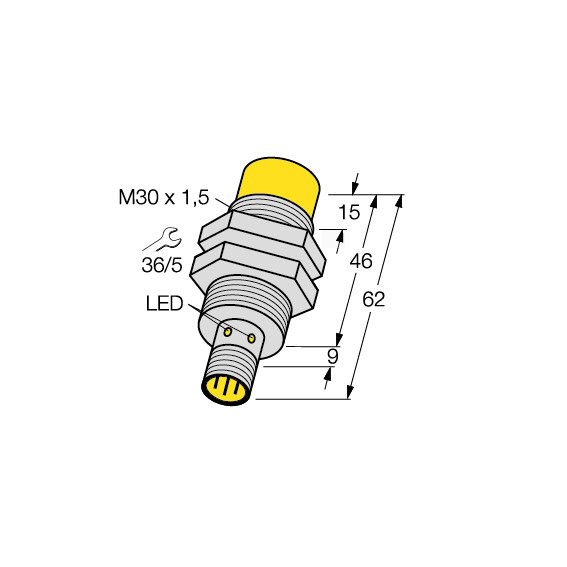

M30X1.5圆柱螺纹
镀铬铜外壳材质
M12x1接插件
防护等级IP67
技术参数
电气参数
- 额定感应距离Sn
- 15mm
- 实际感应距离Sr
- ≤ (0.81 x Sn) mm
- 安装方式
- 非齐平
- 额定工作电压
- 10...30VDC
- 允许脉动电压
- ≤ 20%
- 额定工作电流
- ≤ 100mA
- 空载电流
- ≤ 10mA
- 漏电流
- ≤ 2mA
- 导通压降
- ≤ 2V
- 重复精度
- ≤5% Sr
- 回滞
- 3...15% Sr
- 温漂
- ≤ ±10%
- 开关频率
- 500Hz
- 输出形式
- 两线，常开
- 短路保护
- 内置
- 反极性保护
- 内置
- 状态指示
- 内置LED，黄色
- 抗振动
- 55Hz(1mm)
- 抗冲击
- 30g(11ms)
- 防护等级
- IP67
- 相关认证
- CE
机械参数
- 外形结构
- M30x1.5，外螺纹
- 外壳材质
- 铜镀铬
- 感应面材料
- PBT
- 线塞
- 尼龙PA
- 最大螺纹扭矩
- 25Nm
- 接线方式
- 4针M12接插件
- 电缆参数
- —
- 导体结构
- 2 x 0.34 mm²
- 环境温度
- -25...70℃
相关资料
产品说明书
TL15X-30YP-AD6-SC 产品说明书
适用型号：TL15X-30YP-AD6-SC货号：13305084更新：2022-04-08大小：612.0 KB
配件
接插件与活接头
以下配件来自已发布产品，可继续查看完整产品详情。
同系列型号对比
全部电感式接近开关（129 款）| 型号 | 工作电压 | 检测距离 | 安装方式 | 输出方式 | 查看详情 | |
|---|---|---|---|---|---|---|
 | TL15X-30YP-AD6-SC当前型号 | 10-30VDC | 15mm | 非齐平 | 直流常开 | |
 | TL15X-30YP-AD6-C2同规格 | 10-30VDC | 15mm | 非齐平 | 直流常开 | → |
| TL15X-30YP-AN6-C2同款 · 仅输出方式不同 | 10-30VDC | 15mm | 非齐平 | NPN常开 | → |
| TL15X-30YP-AN6-SC同款 · 仅输出方式不同 | 10-30VDC | 15mm | 非齐平 | NPN常开 | → |
