功能特点

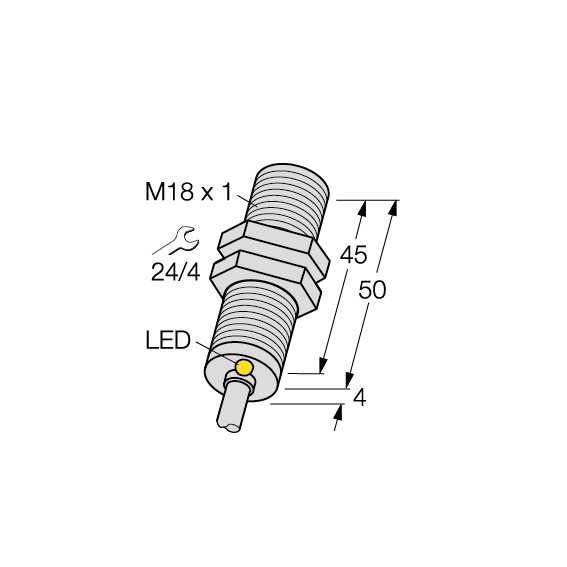

M18X1圆柱螺纹
镀铬铜外壳材质
2米PVC自由出线
防护等级IP67
技术参数
电气参数
- 额定感应距离Sn
- 5mm
- 实际感应距离Sr
- ≤ (0.81 x Sn) mm
- 安装方式
- 齐平
- 额定工作电压
- 20...250 VAC
- 允许脉动电压
- ≤ 20%
- 额定工作电流
- ≤ 100mA
- 空载电流
- ≤ 10mA
- 漏电流
- ≤ 2mA
- 导通压降
- ≤ 2V
- 重复精度
- ≤ 5% Sr
- 回滞
- 3...15% Sr
- 温漂
- ≤ ±10%
- 开关频率
- 20Hz
- 输出形式
- 两线，常开
- 短路保护
- 内置
- 反极性保护
- 内置
- 状态指示
- 内置LED，黄色
- 抗振动
- 55Hz(1mm)
- 抗冲击
- 30g(11ms)
- 防护等级
- IP67
- 相关认证
- CE
机械参数
- 外形结构
- M18x1，外螺纹
- 外壳材质
- 铜镀铬
- 感应面材料
- PBT
- 线塞
- 尼龙PA
- 最大螺纹扭矩
- 25Nm
- 接线方式
- 电缆出线
- 电缆参数
- PVC材质，2m
- 导体结构
- 2 x 0.34 mm²
- 环境温度
- -25...70℃
相关资料
产品说明书
EL05X-18YP-AZ3-C2 产品说明书
适用型号：EL05X-18YP-AZ3-C2货号：10802091更新：2022-04-08大小：605.5 KB
配件
该型号暂未关联配件产品。可先查看接插件与活接头产品组。
查看产品组同系列型号对比
全部电感式接近开关（129 款）| 型号 | 工作电压 | 检测距离 | 安装方式 | 输出方式 | 查看详情 | |
|---|---|---|---|---|---|---|
 | EL05X-18YP-AZ3-C2当前型号 | 20-250VAC | 5mm | 齐平 | 交流常开 | |
| EL05X-18YP-AP6-C2同系列 | 10-30VDC | 5mm | 齐平 | PNP常开 | → |
 | EL05X-18YP-AP6-SC同系列 | 10-30VDC | 5mm | 齐平 | PNP常开 | → |
| EL05X-18YP-RD6-C2同系列 | 10-30VDC | 4mm | 齐平 | 两线直流常闭 | → |
